煤矿主通风机自动监控与能效优化系统

--------------------------------------------------------------

矿井主通风机是煤矿生产中不可缺少的的重要设备，其安全、可靠、高效运行倍受重视。我公司研发的主通风机自动监控与能效优化系统，实现了对通风机的远程监控；能够就地一键倒机；能够全面监测、传送、存储、分析风机的各种运行参数；根据通风系统的工况，调整风机转速和风门，实现能效优化。

1、系统组成

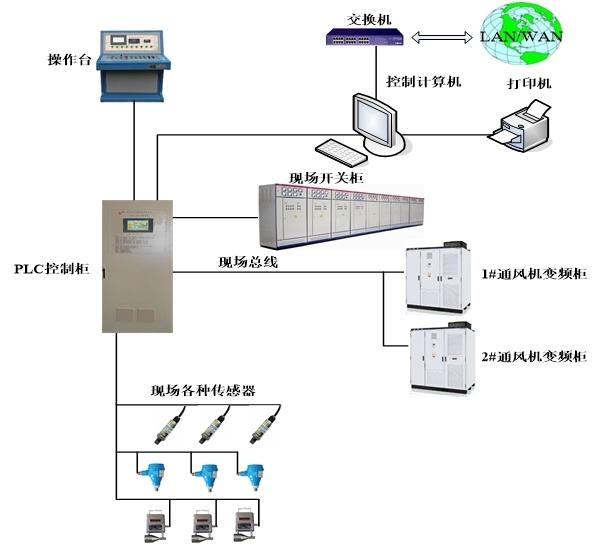

本系统主要由PLC控制柜、工控机、监测传感器、远程监控计算机和信息传输网络等组成。PLC结合工控机对主扇及附属设施进行控制，实现自动控制和一键倒机；远程监控计算机设置在矿调度，可以实现对风机的远程控制和运行参数显示等功能；视频监控是本系统的重要组成部分，实时显示现场环境。系统内PLC及工控机均带有网络功能或配有网络模块，可以将本监控系统信息接入全矿井综合自动化系统中。

2、系统主要功能和特点

1）实现两台主通风机的就地集中启停、远程计算机启停、和“一键式”自动倒机控制。

2）在风门具有远程操控的情况下，可以实现一键反风。

3）可实时在线监测主通风机的风压、风量和轴功率等主要性能参数。

4）可实时在线监测系统运行的各种信息，包括：电流、电压、功率、功率因数、轴承温度、振动，电机绕组温度、风机开停信号、风门开闭信号等；能够绘制电机轴承温度、风机轴承温度、电机电压、电机电流、电机功率、风流瓦斯浓度、风道全压、风道静压、风道风量、风道风速的实时曲线图。

5）在线设置、管理风量、负压、电压、温度、振动位移等报警上和下限。到第一级限值时，控制系统应发出报警，到第二级设置时，控制系统应发出报警并停机，同时启动故障自动倒机系统。

5）能控制高压柜、风门等各种设备的合分闸。

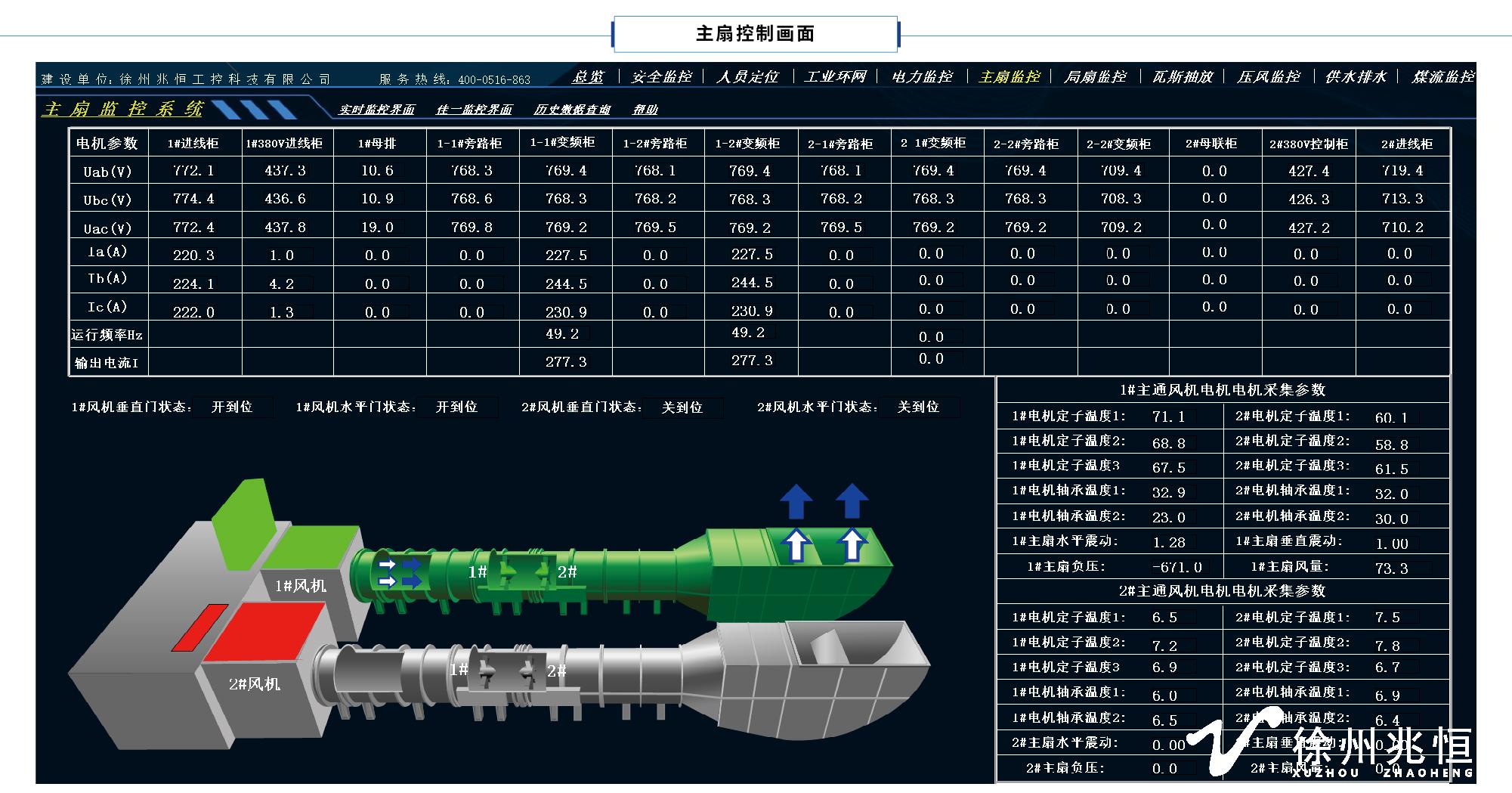

6）能在监控中心同步显示风机及风门系统模拟运行画面；

7）能显示实时报警信息，建立报警历史数据库，可以打印实时报警、日报表、月报表。历史数据储存一年，自然滚动溢出。

8）监控系统的供电装置由在线式UPS、西门子PLC专用电源和两级防雷装置组成。其中，UPS在线工作为监控系统提供纯净稳定的可靠电源，系统电源发生掉电故障时，后备电池自动投入，可维持一个小时的供电。

9）视频监控系统应带有通信接口，可将数据上传到矿井调度室，实现远程在线监视设备运行情况的功能。

10）配置环境温度和烟雾传感器，实时监测环境变化，防止火灾发生。

3、案例展示
