矿井压风在线监控与管理系统

--------------------------------------------------------------

压风机能否安全、可靠、高效的运行，涉及到整个矿井安全生产和经济效益。目前，我国煤矿压风机系统主要采用人员值守、定期巡视、定期检修、定期切换风机的方式，这种方式无法及时发现压风机系统潜在的危险，甚至出现紧急情况下不能及时送风、压风机带病运行现象。我公司根据生产过程中的实际需求，运用计算机监测和PLC技术，研发了一套地面压风机远程监控系统。

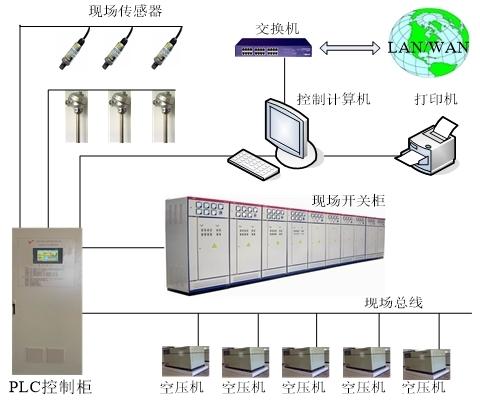

1、系统架构

根据压风系统对稳定性和实用性的要求，本系统采用触摸屏和工业计算机作为人机交互的载体；采用专门数据归档服务器进行数据存储；使用西门子S7-1200系列PLC作为信号采集和处理的工具，实现了压风系统的联机运行、能效优化、故障诊断等。

2、系统主要功能及特点

1）联机自动运行

为了使管网压力保持稳定，压风机远程监控系统根据管网压力，自动对一组空压机的启动、停止、加载、卸载进行统一管控，无需人为参与。不仅避免了设备反复开停对设备造成的损伤和对能源的浪费，又降低了工人的劳动强度。

2）轮值运行

在空压机运行过程中，为了避免某些空压机长期处于工作状态，而另一些长期处于闲置状态，压风机远程监控系统采用轮值运行机制，使每组空压机都处于轮流值班状态。

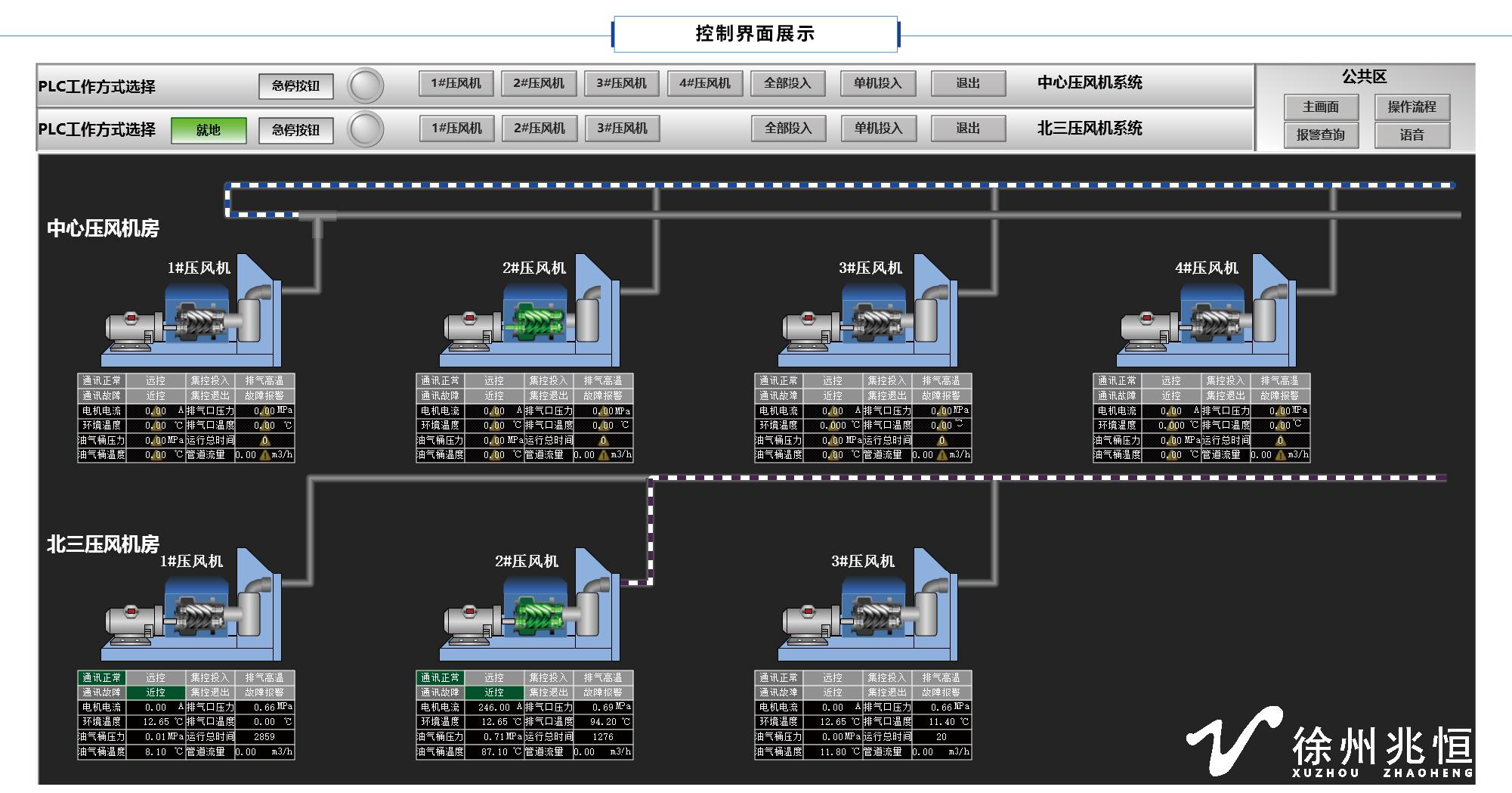

3）多种控制方式

地面压风机远程监控系统具有就地、集中、远程、自动、近控五种控制方式，提高了控制系统的灵活性。

4）保护功能

除了现有空压机控制器采集的温度、压力、电流等信号之外，本系统还可以采集更多的空压机运行信息，如电机的温度、各关键部位的压力、以及阀门状态等，实现对每台压风机组的全面监护，为系统安全高效运行提供保障。

5）记录与查询

压风机远程监控系统能够对运行状态、故障情况以及操作情况进行实时记录与历史查询。当系统出现故障时，直接列出故障原因并予以记录，同时记录与该故障相关的运行参数，以备查询，便于操作人员及时发现故障并予以排除。
